Giới thiệu

Nhà máy logistics tại Khu công nghiệp Bình Dương đang vận hành hệ thống kiểm soát ra vào bằng thẻ 125 kHz từ năm 2008. Hệ thống WMS và băng tải đã được thay thế, nhưng đầu đọc 125 kHz vẫn giữ nguyên firmware và giao thức Wiegand, không hỗ trợ mã hóa hay audit log chi tiết. Bài viết trình bày lộ trình 6 bước thực thi cho đội ngũ vận hành và kỹ thuật, tập trung vào thông số kỹ thuật, rủi ro gián đoạn và chi phí ẩn.

Bước 1: Đánh giá hiện trạng phần cứng và firmware đầu đọc 125 kHz

Kiểm tra model đầu đọc (thường EM4100/EM4200), phiên bản firmware, nguồn cấp (thường 5–12 VDC, tiêu thụ 50–120 mA), khoảng cách đọc 5–8 cm, giao thức Wiegand 26/34 bit không mã hóa. Đo nhiệt độ hoạt động thực tế (thường vượt quá 45 °C trong nhà xưởng không điều hòa) và mức IP (thường IP54).
Rủi ro: Mất dữ liệu cấu hình khi tháo lắp. Giảm thiểu: chụp ảnh hiện trạng, sao lưu firmware bằng công cụ vendor-specific, thực hiện theo zone 20 % cửa mỗi đợt, duy trì chế độ offline 72 giờ.

Bước 2: Lựa chọn công nghệ thay thế

So sánh các công nghệ theo yêu cầu xác thực dưới 300 ms, IP67, nhiệt độ từ –10 °C đến 55 °C, tiêu thụ dưới 150 mA @ 12 VDC:
– 13.56 MHz (MIFARE DESFire EV3 / NTAG): khoảng cách 3–7 cm, tốc độ xác thực 80–150 ms, chống sao chép cao nhờ AES-128, hỗ trợ OSDP v2.
– BLE (2.4 GHz): khoảng cách 1–3 m (có thể giới hạn), tốc độ 120–250 ms, bảo mật ECDH, tiêu thụ thấp khi sleep mode.
– UWB (6–8 GHz): khoảng cách 0.5–2 m, tốc độ dưới 100 ms, chống relay attack tốt nhất, nhưng giá thành cao và tiêu thụ 180–250 mA.
– Mobile credential (BLE + NFC): kết hợp điện thoại, không cần thẻ vật lý, audit log đầy đủ.
Khuyến nghị ưu tiên 13.56 MHz cho cửa chính vì cân bằng chi phí và bảo mật; UWB chỉ dùng cho cửa cao cấp nếu ngân sách cho phép.

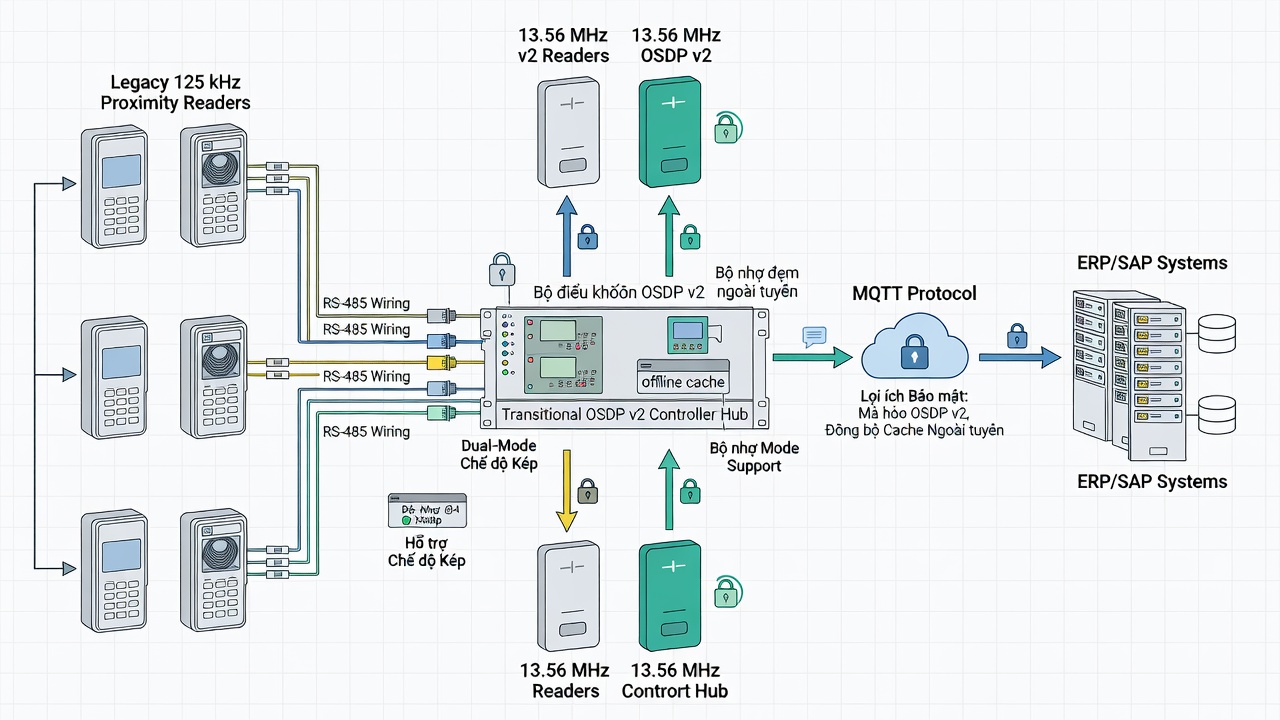

Bước 3: Thiết kế kiến trúc lai ghép

Giữ nguyên đầu đọc 125 kHz tại các cửa phụ (kho phụ kiện, lối thoát hiểm) trong 18 tháng đầu. Thay thế dần đầu đọc mới hỗ trợ OSDP v2 (RS-485, mã hóa AES-128, 2 dây thay vì 4–6 dây Wiegand) tại cổng chính và khu vực nhạy cảm.
Controller mới phải hỗ trợ dual-mode (Wiegand + OSDP) và chế độ offline cache 10 000 thẻ, thời gian chuyển mạch dưới 5 s khi mất kết nối server.
Rủi ro gián đoạn: cắt điện khi đấu nối. Giảm thiểu: lắp đặt bộ chuyển mạch bypass cơ khí, triển khai từng zone 15 % cửa/ngày, test offline trước khi chuyển giao thức.

Bước 4: Tích hợp ERP/SAP và camera AI

Đầu đọc OSDP v2 đẩy event (card ID, timestamp, door status) qua MQTT/REST sang middleware, sau đó map sang SAP PM module. Camera AI tại cổng ghi nhận biển số và khuôn mặt, tạo audit trail thời gian thực với độ trễ dưới 2 s.
Yêu cầu: controller có cổng Ethernet 100 Mbps, hỗ trợ TLS 1.2, lưu log tối thiểu 90 ngày khi offline. Chi phí ẩn: băng thông mạng tăng 15–20 % và cần thêm storage 2 TB/năm.

Bước 5: Kiểm thử chịu tải 24/7

Thiết lập môi trường test 500 thẻ/giờ liên tục trong 72 giờ. Đo MTBF đầu đọc mới từ 150 000 giờ trở lên ở 55 °C. Kiểm tra failover controller: thời gian chuyển sang backup dưới 5 s, không mất event.
Test IP67 bằng cách phun nước áp lực 1 bar/15 phút và chu kỳ nhiệt –10 °C ↔ 55 °C (10 chu kỳ). Rủi ro: quá nhiệt controller khi full load. Giảm thiểu: lắp tản nhiệt chủ động và cảnh báo nhiệt độ trên 65 °C.

Bước 6: Lập kế hoạch bảo trì và đào tạo

Chu kỳ bảo trì: vệ sinh đầu đọc 3 tháng/lần, kiểm tra firmware 6 tháng/lần, thay pin backup controller 24 tháng.
Đào tạo nhân viên vận hành: 8 giờ thực hành (cấu hình OSDP, xử lý lỗi offline, export log SAP). Tài liệu hướng dẫn phải bao gồm sơ đồ đấu nối và danh sách lỗi thường gặp với mã lỗi cụ thể.

Kết luận

Nên nâng cấp ngay khi xảy ra đồng thời 3 điều kiện: (1) đầu đọc 125 kHz không còn hỗ trợ firmware mới và rủi ro sao chép cao; (2) yêu cầu tích hợp audit trail với ERP/SAP đã có trong hợp đồng khách hàng; (3) chi phí bảo trì hàng năm của hệ thống cũ vượt quá 25 % chi phí thay thế một lần.
Tình huống trong bài là giả định, chỉ mang tính tham khảo.
