Đặc điểm kỹ thuật của Multiverse Connect Module

Module Multiverse Connect hoạt động trên giao thức Multiverse kết hợp DMX512, RDM và tùy chọn sACN/Art-Net. Module sử dụng dải tần 2.4 GHz ISM với 14 kênh không chồng chéo, hỗ trợ tối đa 8 vũ trụ DMX đồng thời (8 × 512 kênh).

Điểm nổi bật là khả năng chuyển kênh tự động khi phát hiện nhiễu, giúp duy trì tín hiệu liên tục trong môi trường có nhiều thiết bị Wi-Fi và Bluetooth. Công suất phát tối đa 100 mW, tầm phủ sóng thực tế trong nhà hát thường đạt 80–120 m khi không có vật cản lớn. Module hỗ trợ cả chế độ phát và thu, dễ dàng chuyển đổi qua nút vật lý hoặc phần mềm cấu hình.

Quy trình kết nối vật lý và cấu hình DMX không dây

Bước 1: Chuẩn bị thiết bị

• Module Multiverse Connect phiên bản 2.4 GHz.
• Đèn High End Systems đã được xác nhận tương thích.
• Cáp DMX 5 chân hoặc 3 chân tiêu chuẩn, nguồn 5 VDC từ USB hoặc adapter đi kèm.

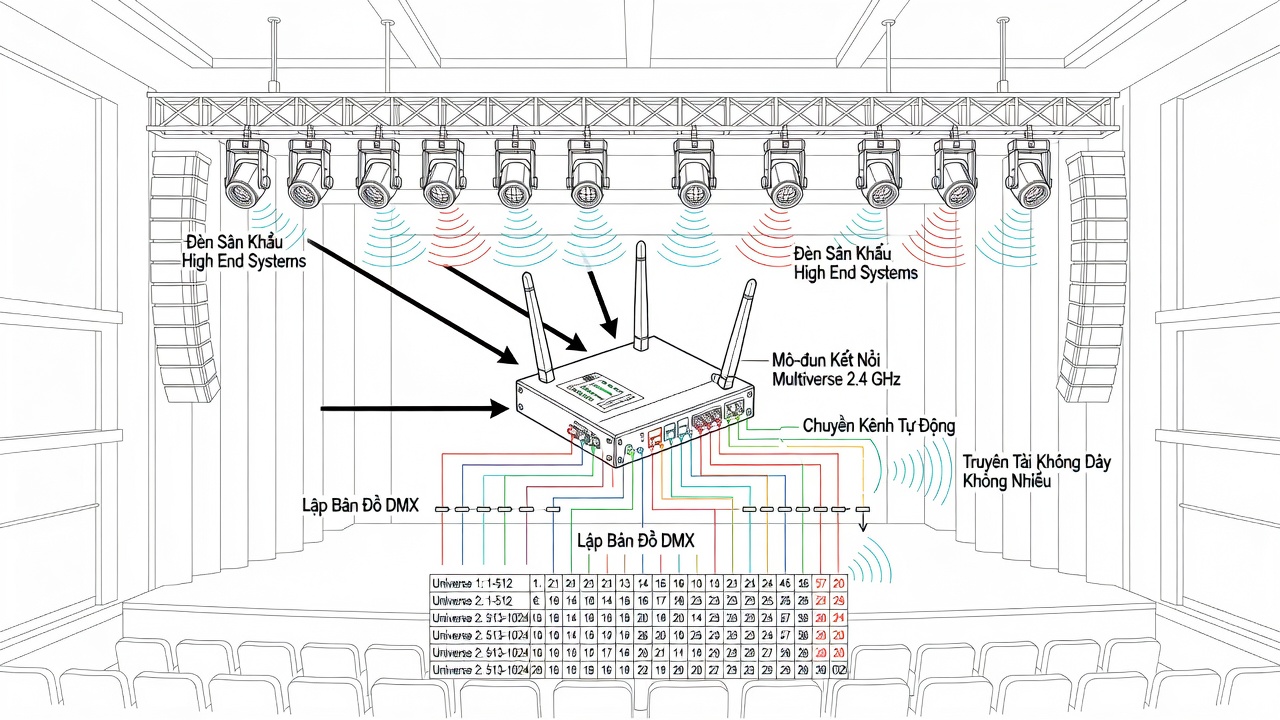

Bước 2: Kết nối vật lý

Gắn module vào cổng DMX In/Out của đèn hoặc bàn điều khiển. Cấp nguồn cho module (đèn LED xanh báo nguồn hoạt động). Trên đèn, vào menu Setup → Wireless → Enable Multiverse.

Bước 3: Cấu hình kênh và vũ trụ

Mở phần mềm cấu hình trên máy tính xách tay. Quét và chọn kênh 2.4 GHz trống (khuyến nghị kênh 1, 6 hoặc 11). Gán số vũ trụ tương ứng với patch của bàn điều khiển. Lưu cấu hình và gửi xuống module qua USB hoặc liên kết không dây.

Bước 4: Kiểm tra liên kết

Bật chế độ phát trước, sau đó bật chế độ thu trên đèn. Quan sát đèn trạng thái chuyển sang màu xanh dương cố định khi liên kết thành công. Gửi lệnh DMX từ bàn điều khiển và kiểm tra giá trị kênh tại đèn.

Kiểm tra firmware và xử lý nhiễu sóng tại Việt Nam

Trước khi triển khai, cập nhật firmware mới nhất cho cả module và đèn qua cổng USB. Phiên bản firmware phải khớp với thông báo tương thích.

Môi trường Việt Nam thường có mật độ Wi-Fi cao, đặc biệt tại các nhà hát nội thành. Để giảm nhiễu: sử dụng chức năng phân tích phổ tích hợp để quét dải 2.4 GHz trước khi chọn kênh; đặt module cách xa router Wi-Fi và thiết bị truyền hình ảnh không dây ít nhất 3 m; kích hoạt chế độ độ trễ thấp nếu buổi diễn yêu cầu thời gian phản hồi dưới 5 ms; dự phòng một kênh thay thế và lập lịch chuyển kênh tự động mỗi 30 phút nếu cần.

Lợi ích vận hành khi áp dụng cho hệ thống đèn hiện hữu

Việc bổ sung module giúp tận dụng lại hệ thống đèn High End Systems đã có mà không phải thay thế toàn bộ. Thời gian lắp đặt giảm rõ rệt nhờ giảm thiểu cáp DMX chạy dài. RDM vẫn hoạt động hai chiều qua sóng, cho phép giám sát nhiệt độ, lỗi và trạng thái đèn từ xa.

Trong bối cảnh nhà hát chuẩn bị cho Liên hoan nghệ thuật đường phố 2025, giải pháp này hỗ trợ di chuyển thiết bị nhanh hơn giữa các điểm biểu diễn ngoài trời và trong nhà, đồng thời giảm nguy cơ đứt cáp do di chuyển thường xuyên.

Checklist triển khai 5 bước và lưu ý giấy phép

1. Xác nhận danh sách đèn High End Systems tương thích.
2. Cập nhật firmware module và đèn về phiên bản khuyến nghị.
3. Quét phổ 2.4 GHz và chọn kênh trống tại địa điểm thực tế.
4. Cấu hình chế độ phát/thu và kiểm tra RDM hai chiều.
5. Lưu cấu hình dự phòng và kiểm tra lại sau 24 giờ vận hành.

Cuối cùng, kiểm tra giấy phép sử dụng băng tần 2.4 GHz theo quy định hiện hành của Bộ Thông tin và Truyền thông Việt Nam trước khi đưa hệ thống vào hoạt động chính thức.
