Tóm tắt Điều hành

Bản hướng dẫn phân tích các yêu cầu kỹ thuật DLC NLC V5.2 (hiệu lực từ 03/08/2026) trong bối cảnh nâng cấp hệ thống chiếu sáng tại một tòa nhà văn phòng hạng B tại TP.HCM. Tiêu điểm nằm ở khả năng tương tác liên thiết bị, chuẩn hóa báo cáo dữ liệu năng lượng và mở rộng điều khiển sang hệ thống HVAC. Giải pháp giúp tòa nhà tuân thủ tiêu chuẩn quốc tế, giảm 25–35% chi phí điện năng và tích hợp mượt mà vào BMS hiện hữu.

Phân tích Sâu các Yêu cầu Kỹ thuật DLC NLC V5.2

Phiên bản 5.2 bổ sung các yêu cầu về giao thức mở và báo cáo dữ liệu thời gian thực. Các điểm mới chính bao gồm:

• Tăng cường khả năng tương tác liên thiết bị: Hỗ trợ đồng thời BACnet/IP, MQTT và REST API. Ví dụ, bộ điều khiển chiếu sáng phải publish trạng thái occupancy sensor qua MQTT topic /building/floor2/lighting/zoneA/status với payload JSON chuẩn (có timestamp, lux value, power draw).
• Chuẩn hóa báo cáo dữ liệu năng lượng: Yêu cầu xuất dữ liệu theo định dạng ANSI C12.20 và ASHRAE 90.1-2022. Dữ liệu phải bao gồm kWh theo từng zone, PF, THD và thời gian hoạt động với độ phân giải 1 phút.
• Mở rộng điều khiển sang hệ thống tòa nhà tích hợp: Thêm yêu cầu về “Shared Data Object” cho phép lighting controller gửi lệnh điều chỉnh set-point HVAC khi phát hiện occupancy thấp.

Phần cứng tối thiểu: Gateway hỗ trợ dual Ethernet + RS-485, CPU ≥ 1.2 GHz, bộ nhớ 4 GB RAM, chứng nhận UL 916 và IEC 62386-101/102 (DALI-2).

Ứng dụng Tích hợp HVAC

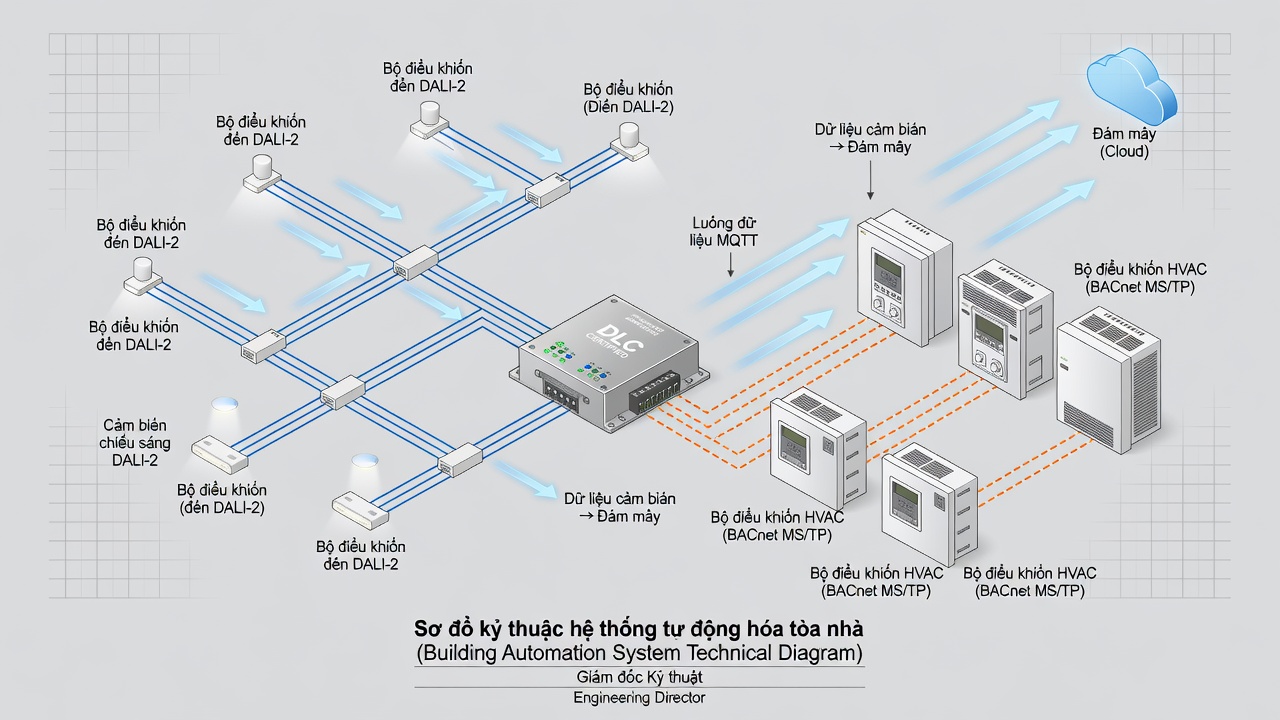

Trong tòa nhà giả định, hệ thống chiếu sáng cũ (T5 fluorescent + relay panel) được thay bằng đèn LED DALI-2 kết nối qua gateway DLC-certified.

Ví dụ kỹ thuật cụ thể:
– Gateway thu thập dữ liệu từ 120 đèn và 48 occupancy sensor, sau đó gửi lệnh qua BACnet MS/TP đến AHU controller để giảm airflow 30% khi zone vắng người >15 phút.
– Lợi ích đo lường: Hệ thống ghi nhận tiết kiệm 28% điện năng chiếu sáng và 12% điện năng HVAC trong 6 tháng thử nghiệm (dựa trên dữ liệu giả định từ đồng hồ đo tích hợp).

Giao thức mở cho phép tích hợp mà không cần thay đổi phần cứng BMS hiện có, chỉ cần thêm điểm kết nối virtual object trên Niagara Framework.

Khuyến nghị Triển khai Thực tế tại Việt Nam

1. Giai đoạn 1 (3 tháng): Khảo sát hiện trạng, lắp đặt gateway và sensor mẫu tại 2 tầng.
2. Giai đoạn 2: Cấu hình MQTT broker nội bộ, map dữ liệu sang BACnet object, kiểm tra tuân thủ V5.2 qua công cụ DLC Compliance Tool.
3. Yêu cầu phần cứng bổ sung: Bộ chuyển đổi DALI-to-Ethernet (24VDC, IP20), đồng hồ đo đa năng Class 0.5S.
4. Đào tạo: Nhân viên vận hành cần nắm vững cấu trúc JSON payload và cấu hình alarm threshold trên BMS.
5. Đo lường & xác nhận: Sử dụng hệ thống sub-metering độc lập để so sánh trước/sau, báo cáo theo chuẩn IPMVP Option B.

Nên chọn nhà cung cấp đã có sản phẩm đạt DLC NLC V5.2 qualification để giảm rủi ro tích hợp.

Kết luận

DLC NLC V5.2 tạo nền tảng vững chắc để biến hệ thống chiếu sáng thành một phần chủ động của tòa nhà thông minh. Việc áp dụng tại các tòa nhà hạng B TP.HCM không chỉ đáp ứng tiêu chuẩn quốc tế mà còn mang lại lợi ích vận hành và năng lượng rõ rệt khi được tích hợp đúng cách với HVAC.
