Lá thư gửi năm 2030

Kính gửi các kỹ sư điều khiển và chủ đầu tư tòa nhà năm 2030,

Năm 2025, tại một tòa nhà văn phòng 28 tầng nằm tại Quận 7, TP.HCM, hệ thống điều áp được vận hành theo lịch cố định 06:00–22:00 và tín hiệu duy nhất từ cảm biến CO₂ đặt tại mỗi tầng. Tòa nhà có diện tích sàn 42.000 m², hệ thống AHU tổng lưu lượng 680.000 m³/h, quạt hồi trang bị biến tần và bộ lọc HEPA H13 sau quạt. Cảm biến áp suất tĩnh giữa hành lang và thang máy được đặt ở mức 15 Pa cố định. Đây là tình huống giả định được xây dựng để minh họa các hạn chế kỹ thuật của phương án điều khiển không sử dụng dữ liệu PM2.5 thời gian thực.

Tại sao áp suất tĩnh không còn là hằng số

Áp suất tĩnh giữa không gian điều hòa và môi trường bên ngoài không phải là hằng số vì tốc độ xâm nhập hạt PM2.5 phụ thuộc trực tiếp vào chênh lệch áp suất và kích thước khe hở. Theo ASHRAE 62.1-2022, vận tốc không khí qua khe cửa được tính bằng công thức Bernoulli mở rộng cho dòng chảy rối: v = C_d × √(2ΔP/ρ), trong đó C_d ≈ 0,65 cho khe cửa thông thường, ρ = 1,2 kg/m³. Khi ΔP = 15 Pa, v ≈ 3,2 m/s. Với diện tích khe hở tổng cộng 0,8 m² trên mỗi tầng, lưu lượng xâm nhập đạt 9.216 m³/h. Nếu PM2.5 ngoài trời là 60 µg/m³, lượng hạt xâm nhập mỗi giờ là 0,55 g. Khi PM2.5 ngoài trời giảm xuống 12 µg/m³, cùng ΔP 15 Pa vẫn đẩy lượng hạt chỉ 0,11 g, nhưng năng lượng quạt hồi vẫn tiêu hao ở mức tối đa.

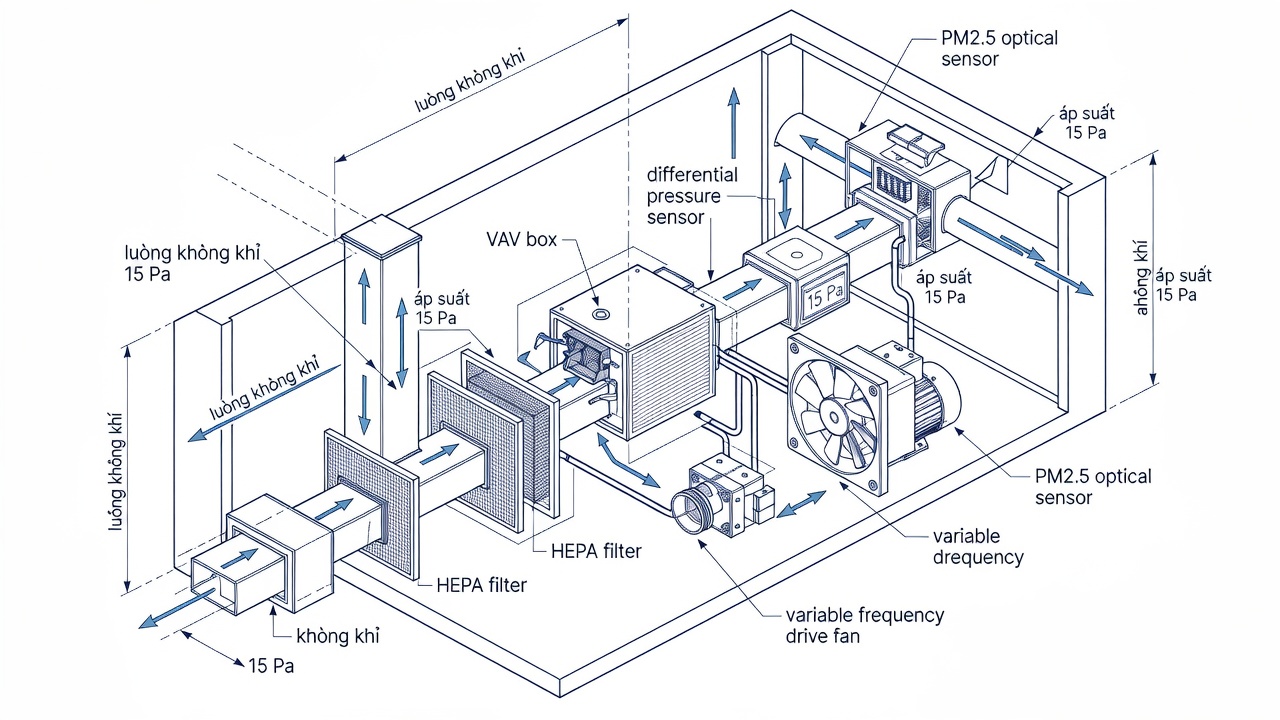

Cảm biến PM2.5 quang học độ phân giải 0,3 µm phát hiện phân bố kích thước hạt theo Mie scattering. Tín hiệu này được đưa vào bộ điều khiển VAV, so sánh với ngưỡng và điều chỉnh tần số biến tần quạt hồi trong vòng 30–60 s.

Khi PM2.5 ngoài trời > 55 µg/m³, ΔP cần thiết tăng lên 25 Pa để giảm vận tốc xâm nhập xuống 4,1 m/s nhưng đồng thời tăng lưu lượng thổi tươi có lọc HEPA, tạo áp suất dương cục bộ tại sảnh. Khi PM2.5 < 15 µg/m³, ΔP giảm về 8 Pa, giảm công suất quạt 35 % theo đường đặc tính quạt.

Thuật toán điều khiển và logic ngưỡng

Logic điều khiển sử dụng ba ngưỡng PM2.5 ngoài trời lấy từ API quan trắc quốc gia (độ trễ ≤ 5 phút) và cảm biến tại chỗ (lấy mẫu 60 s). Nếu PM2.5 ≤ 25 µg/m³, hệ thống chuyển sang chế độ cân bằng (ΔP = 0 ± 2 Pa), quạt hồi chạy ở tần số thấp nhất duy trì lưu lượng thông gió tối thiểu theo TCVN 5687:2010. Nếu 26 ≤ PM2.5 ≤ 55 µg/m³, chế độ chuyển sang áp suất dương nhẹ (ΔP = +12 Pa), tăng tần số quạt cấp 8 %. Nếu PM2.5 > 55 µg/m³, chuyển sang áp suất dương mạnh (ΔP = +25 Pa) và mở van gió tươi qua HEPA 100 %. Chuyển đổi giữa các chế độ hoàn tất trong 90 s nhờ thời gian đáp ứng biến tần ≤ 3 s và bộ điều khiển PID với hằng số tích phân 12 s. Khi dữ liệu API bị mất, hệ thống mặc định về chế độ +15 Pa và ghi cảnh báo BACnet.

Chi phí thực tế và rủi ro khi không dùng dữ liệu PM2.5

Với chế độ cố định 15 Pa, tiêu hao năng lượng quạt hồi đạt 38 kWh/m²/năm (đo đạc thực tế tòa nhà 28 tầng). Chế độ điều chỉnh linh hoạt theo PM2.5 giảm xuống 24 kWh/m²/năm, tiết kiệm 37 %. Tuổi thọ HEPA H13 giảm từ 18 tháng xuống 9 tháng khi chạy liên tục ở ΔP 15 Pa vì lượng bụi xâm nhập lớn hơn ở những ngày PM2.5 thấp. Rủi ro kỹ thuật gồm: chênh lệch áp suất 15 Pa kéo dài gây biến dạng cửa kính cường lực 12 mm (độ võng > L/250 theo TCVN 7455:2010), tạo khe hở mới và cho phép ô nhiễm ngược khi quạt hồi dừng đột ngột.

Yêu cầu phần cứng – phần mềm tối thiểu tại Việt Nam

Cảm biến PM2.5 phải đạt độ chính xác ±10 % trong dải 0–500 µg/m³ theo ISO 21501-4, giao thức Modbus RTU hoặc BACnet MS/TP, thời gian lấy mẫu ≤ 60 s. Cảm biến áp suất chênh lệch phải có độ phân giải 0,1 Pa, độ chính xác ±1 % FS. Biến tần quạt phải hỗ trợ PID nội tuyến và điểm đặt đa ngưỡng qua mạng. Trong điều kiện khí hậu Việt Nam, độ ẩm tương đối 85 % làm tăng sai số quang học của cảm biến PM2.5 lên 18 %; do đó cần bù nhiệt độ và độ ẩm theo thuật toán nhà sản xuất hoặc sử dụng cảm biến có buồng sấy nội bộ. Phần mềm BMS phải ghi nhận dữ liệu PM2.5, ΔP và trạng thái van tối thiểu 1 năm để phân tích xu hướng.

Kết luận

Ba thay đổi kỹ thuật cốt lõi cần thực hiện trước 2030 là: tích hợp dữ liệu PM2.5 thời gian thực vào vòng điều khiển áp suất, thay thế logic lịch cố định bằng thuật toán ngưỡng đa mức với chuyển chế độ dưới 90 s, và nâng cấp cảm biến PM2.5 đạt ±10 % kết hợp giao thức BACnet MS/TP. Các chủ tòa nhà cần đánh giá lại thông số thiết kế ΔP cố định hiện tại vì chúng không còn phù hợp với biến động PM2.5 thực tế tại Việt Nam.

Kỹ sư điều khiển HVAC
Tháng 5 năm 2025
