Mở đầu

Trong bối cảnh chuyển đổi số tòa nhà văn phòng hạng A tại TP.HCM, chủ đầu tư đặt mục tiêu tích hợp dữ liệu HVAC, chiếu sáng, an ninh và năng lượng mà không bị ràng buộc vào một nhà cung cấp BMS duy nhất. Cách tiếp cận truyền thống dựa trên driver cứng dễ dẫn đến vendor lock-in và khó mở rộng. Giải pháp thay thế là xây dựng lớp ngữ nghĩa dữ liệu sử dụng ontology tiêu chuẩn để tách biệt lớp dữ liệu khỏi giao thức gốc, tạo nền tảng tích hợp độc lập.

Khái niệm Ngữ nghĩa dữ liệu tòa nhà và các ontology tiêu chuẩn

Ngữ nghĩa dữ liệu tòa nhà là việc mô tả thiết bị, cảm biến và không gian dưới dạng thực thể có quan hệ rõ ràng thay vì chỉ lưu trữ giá trị số. Ba ontology phổ biến hiện nay là:

• Brick Schema: tập trung vào quan hệ chức năng và không gian (hasPoint, feeds, locatedIn, controls).
• Haystack 4: nhấn mạnh tagging linh hoạt và marker-based ontology.
• BOT (Building Topology Ontology): mô tả cấu trúc không gian theo chuẩn W3C.

Ví dụ minh họa định nghĩa zone-level sensor trong Brick Schema:

:Zone_3F_OpenOffice a brick:Zone ;
    brick:hasPoint :Temp_Sensor_3F ;
    brick:feeds :AHU_3F .

:Temp_Sensor_3F a brick:Temperature_Sensor ;
    brick:locatedIn :Zone_3F_OpenOffice .

Quan hệ hasPoint và feeds cho phép hệ thống hiểu rằng cảm biến nhiệt độ thuộc khu vực nào và được điều khiển bởi AHU nào mà không cần hard-code địa chỉ điểm dữ liệu.

Cơ chế tích hợp độc lập qua lớp middleware ngữ nghĩa

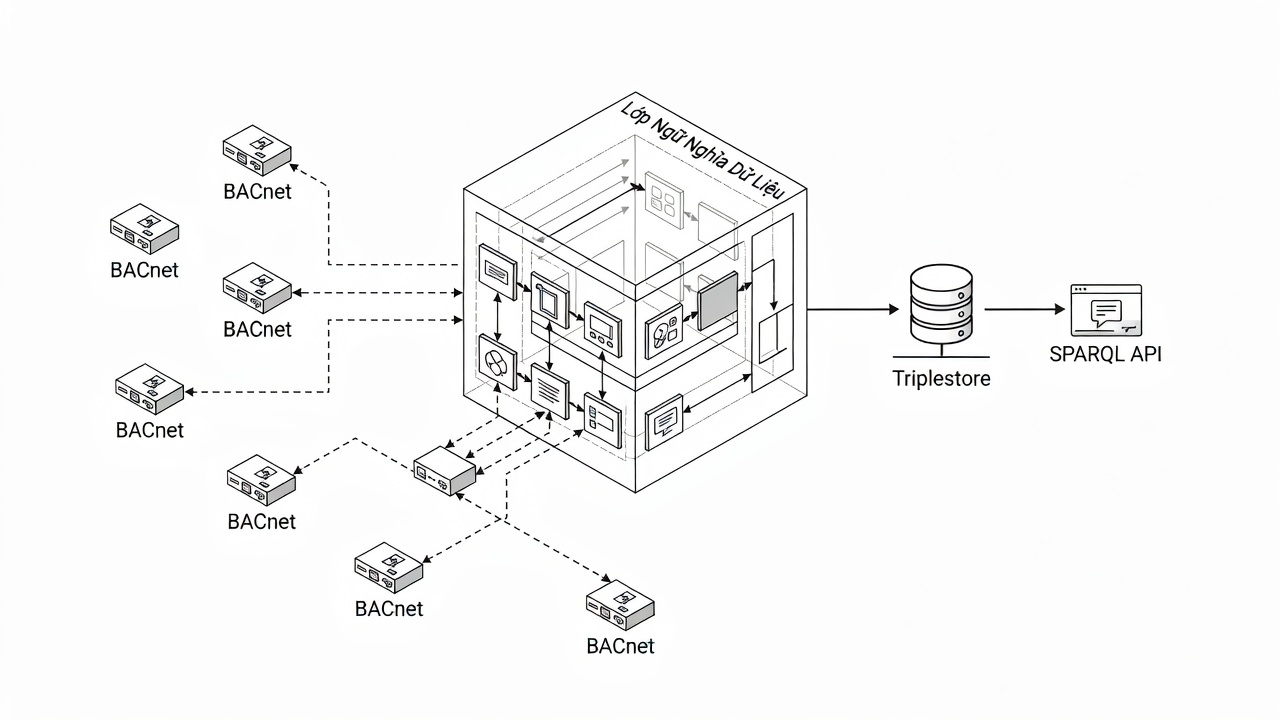

Lớp middleware ngữ nghĩa đóng vai trò trung gian: dữ liệu thô từ BACnet, Modbus hoặc MQTT được ánh xạ thành triple rồi lưu trong triplestore. Lớp ứng dụng chỉ giao tiếp qua SPARQL endpoint, không phụ thuộc driver gốc.

Quy trình triển khai chi tiết

1. Thu thập metadata và ánh xạ ontology

Thu thập metadata từ bản vẽ BIM, tài liệu thiết bị và điểm dữ liệu BMS hiện hữu. Sử dụng công cụ như BrickML hoặc script Python để chuyển đổi CSV/metadata thành RDF. Ánh xạ thủ công hoặc bán tự động các điểm dữ liệu thành các class Brick tương ứng, gán quan hệ locatedIn, hasPoint, controls.

2. Xây dựng inference rules

Sử dụng OWL reasoning hoặc SHACL rules để suy luận quan hệ không gian và chức năng.

3. Triển khai API truy vấn SPARQL

Thay vì hard-code driver, xây dựng REST API wrapper quanh triplestore. Ứng dụng BMS hoặc dashboard chỉ gọi endpoint /api/query với payload SPARQL.

4. Đảm bảo khả năng mở rộng

Khi thêm thiết bị mới, chỉ cần bổ sung triple mới vào knowledge graph. Inference engine tự động cập nhật quan hệ mà không sửa đổi code ứng dụng.

Lưu ý thực tế khi triển khai tại Việt Nam

• Hiệu suất: Triplestore cần index phù hợp và caching layer cho các query thường xuyên.
• Bảo mật dữ liệu: Áp dụng role-based access control tại SPARQL endpoint, mã hóa dữ liệu khi truyền qua MQTT, tuân thủ Luật An ninh mạng.
• Tương tác BMS hiện hữu: Sử dụng BACnet/IP hoặc Modbus TCP gateway để đưa dữ liệu thô vào middleware.

Kết luận

Việc áp dụng semantic data modeling với Brick Schema, Haystack 4 và BOT kết hợp triplestore cho phép tòa nhà văn phòng tại TP.HCM đạt được mục tiêu tích hợp đa hệ thống mà không phụ thuộc nhà cung cấp.
