Tình huống thực tế

Tòa nhà văn phòng 12 tầng tại Quận 1, TP.HCM được xây dựng năm 2005, hiện đang sử dụng hệ thống điều khiển rời rạc với các thiết bị DDC cũ. Hệ thống HVAC, chiếu sáng và báo cháy hoạt động độc lập. Tòa nhà tiêu tốn điện năng cao, khó mở rộng cảm biến hiện đại và chưa đáp ứng yêu cầu quản lý năng lượng theo quy định mới.

Dưới đây là Lộ trình nâng cấp BAS dạng kế hoạch hành động tuần tự, giúp chủ đầu tư thực hiện có kiểm soát và giảm thiểu rủi ro khi nâng cấp công trình cũ.

Giai đoạn 1: Đánh giá hiện trạng

Thực hiện khảo sát toàn diện hiện trạng hệ thống điều khiển, hạ tầng điện và đường truyền tín hiệu.

Danh sách kiểm tra kỹ thuật:
– Kiểm tra tuổi thọ và giao thức hỗ trợ của các bộ DDC hiện hữu (xác định loại controller có hỗ trợ BACnet hay không).
– Đo đạc mức tiêu thụ điện năng thực tế của HVAC, chiếu sáng và thiết bị phụ trợ trong 7–14 ngày.
– Kiểm tra khả năng tận dụng lại đường dây RS-485 hiện có.
– Rà soát vị trí lắp đặt gateway không dây tiềm năng (không cần đi lại dây tín hiệu).

Rủi ro thường gặp: Tài liệu kỹ thuật gốc thất lạc, hệ thống DDC cũ không còn hỗ trợ phần mềm cấu hình, hoặc đường dây RS-485 bị nhiễu do thi công sau này.

Giai đoạn 2: Thiết kế giải pháp

Xây dựng phương án tích hợp trên nền tảng BACnet, ưu tiên tái sử dụng thiết bị cũ và bổ sung lớp thu thập dữ liệu không dây.

Danh sách kiểm tra kỹ thuật:

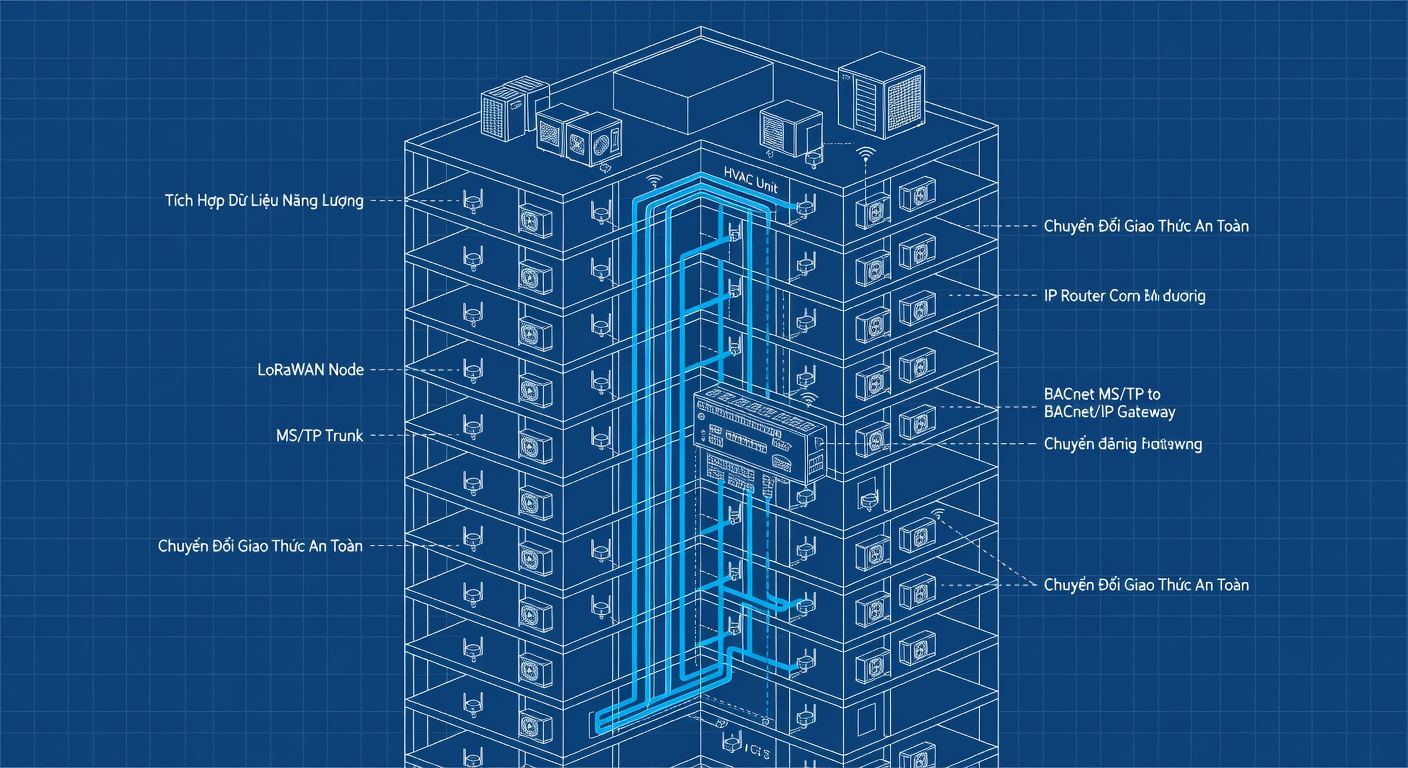

– Thiết kế kiến trúc lai: BACnet MS/TP cho tầng field (giữ nguyên DDC cũ còn hoạt động tốt) kết nối qua gateway lên BACnet/IP cho tầng giám sát.
– Lựa chọn gateway IoT không dây (LoRaWAN hoặc Wi-Fi công nghiệp) thu thập dữ liệu từ HVAC, chiếu sáng và báo cháy mà không thay thế dây dẫn.
– Định nghĩa điểm dữ liệu cần thu thập theo ASHRAE 90.1-2019 (đo lường, giám sát và báo cáo năng lượng).
– Đảm bảo tích hợp BMS với hệ thống quản lý năng lượng theo Thông tư 02/2023/BXD (giao thức xuất dữ liệu chuẩn, tần suất ghi nhận 15 phút).

Rủi ro thường gặp: Thiết kế không dự phòng băng thông cho BACnet/IP khi mở rộng sau này, hoặc gateway không dây bị nhiễu tại khu vực bê tông dày.

Giai đoạn 3: Lựa chọn công nghệ

Chọn giải pháp cân bằng giữa tái sử dụng và hiện đại hóa.

Danh sách kiểm tra kỹ thuật:
– Ưu tiên giữ lại DDC cũ nếu còn hỗ trợ BACnet MS/TP; chỉ thay thế các bộ không giao tiếp được.
– Lựa chọn gateway IoT có khả năng chuyển đổi đa giao thức (Modbus RTU → BACnet/IP) và hỗ trợ mã hóa TLS.
– Chọn nền tảng BMS hỗ trợ cả BACnet MS/TP và BACnet/IP, tuân thủ TCVN 9386:2012 và ASHRAE 90.1-2019.
– Đảm bảo hệ thống có khả năng xuất dữ liệu theo định dạng yêu cầu của Thông tư 02/2023/BXD.

Rủi ro thường gặp: Chọn gateway giá rẻ không ổn định khi vận hành liên tục, hoặc nhà cung cấp không hỗ trợ bảo trì dài hạn tại Việt Nam.

Giai đoạn 4: Triển khai và tích hợp

Thực hiện lắp đặt theo từng tầng, ưu tiên khu vực ít ảnh hưởng đến hoạt động tòa nhà.

Danh sách kiểm tra kỹ thuật:
– Lắp gateway không dây tại mỗi tầng, kết nối qua RS-485 hiện có với DDC cũ.
– Cấu hình chuyển đổi BACnet MS/TP → BACnet/IP tại gateway, thiết lập Device Instance và Object List thống nhất.
– Tích hợp dữ liệu HVAC, chiếu sáng, báo cháy vào BMS trung tâm và kết nối module báo cáo năng lượng theo Thông tư 02/2023/BXD.
– Thử nghiệm từng hệ thống con trước khi tích hợp toàn tòa nhà.

Rủi ro thường gặp: Mất tín hiệu khi chuyển đổi giao thức MS/TP sang IP do cấu hình sai baudrate, hoặc gián đoạn vận hành tòa nhà trong giờ cao điểm.

Giai đoạn 5: Vận hành và tối ưu

Đưa hệ thống vào vận hành thực tế và liên tục cải thiện.

Danh sách kiểm tra kỹ thuật:
– Thiết lập bảng điều khiển giám sát năng lượng theo yêu cầu Thông tư 02/2023/BXD.
– Cài đặt chính sách điều khiển tối ưu (đặt lại nhiệt độ nước lạnh, điều khiển chiếu sáng theo cảm biến).
– Đào tạo vận hành viên sử dụng giao diện BMS và xử lý cảnh báo.
– Thiết lập kế hoạch bảo trì định kỳ gateway và DDC.

Rủi ro thường gặp: Nhân viên vận hành chưa quen với giao diện mới, dẫn đến bỏ qua cảnh báo; hoặc thiếu nhân sự theo dõi dữ liệu năng lượng dài hạn.

Lộ trình 12 tháng

• Tháng 1–2: Đánh giá hiện trạng
• Tháng 3–4: Thiết kế giải pháp và lựa chọn công nghệ
• Tháng 5–9: Triển khai và tích hợp (theo từng tầng)
• Tháng 10–11: Vận hành thử nghiệm và đào tạo
• Tháng 12: Bàn giao, tối ưu ban đầu và nghiệm thu theo Thông tư 02/2023/BXD

Khuyến nghị phân bổ ngân sách (ước tính theo hạng mục)

• Đánh giá và thiết kế: 8–10%
• Gateway IoT không dây và chuyển đổi giao thức: 25–30%
• Phần mềm BMS và tích hợp: 20–25%
• Cài đặt, đấu nối và cấu hình: 20–25%
• Đào tạo, vận hành và dự phòng: 10–15%

Lộ trình này được xây dựng trên cơ sở tận dụng tối đa hạ tầng hiện có, giảm thiểu chi phí thay thế toàn bộ và đảm bảo tuân thủ các quy định hiện hành tại Việt Nam.
