Giới thiệu hệ thống đo đếm thông minh

Hệ thống đo đếm thông minh gắn module truyền thông hoạt động như bộ não kết hợp hệ thần kinh của lưới điện phân phối. Tại huyện miền núi phía Bắc Việt Nam, nơi địa hình chia cắt mạnh và mật độ điểm đo còn thưa, việc triển khai thí điểm năm 2025 giúp thu thập dữ liệu tiêu thụ 15 phút một lần, hỗ trợ cân bằng phụ tải và phát hiện mất mát nhanh hơn. Module truyền thông không chỉ gửi số liệu mà còn nhận lệnh điều khiển từ trung tâm, tạo vòng lặp hai chiều thực sự. Tình huống này hoàn toàn là giả định nhằm minh họa các quyết định kỹ thuật cần đưa ra khi chọn công nghệ và thiết kế hạ tầng.

Chọn module truyền thông

Khi đứng trước ba lựa chọn NB-IoT, LoRaWAN và RF Mesh, đội ngũ cần xem xét điều kiện thực tế huyện miền núi: trạm biến áp cách xa nhau 4–7 km, nhà dân nằm rải rác trong thung lũng và nguồn cấp tại đồng hồ chủ yếu là acquy 3,6 V.

Lý do chọn LoRaWAN cho thí điểm là vì huyện có ít trạm BTS, mật độ điểm đo chưa đến mức cần mesh tự chữa lỗi liên tục, đồng thời ngân sách acquy hạn chế đòi hỏi dòng ngủ thấp nhất có thể.

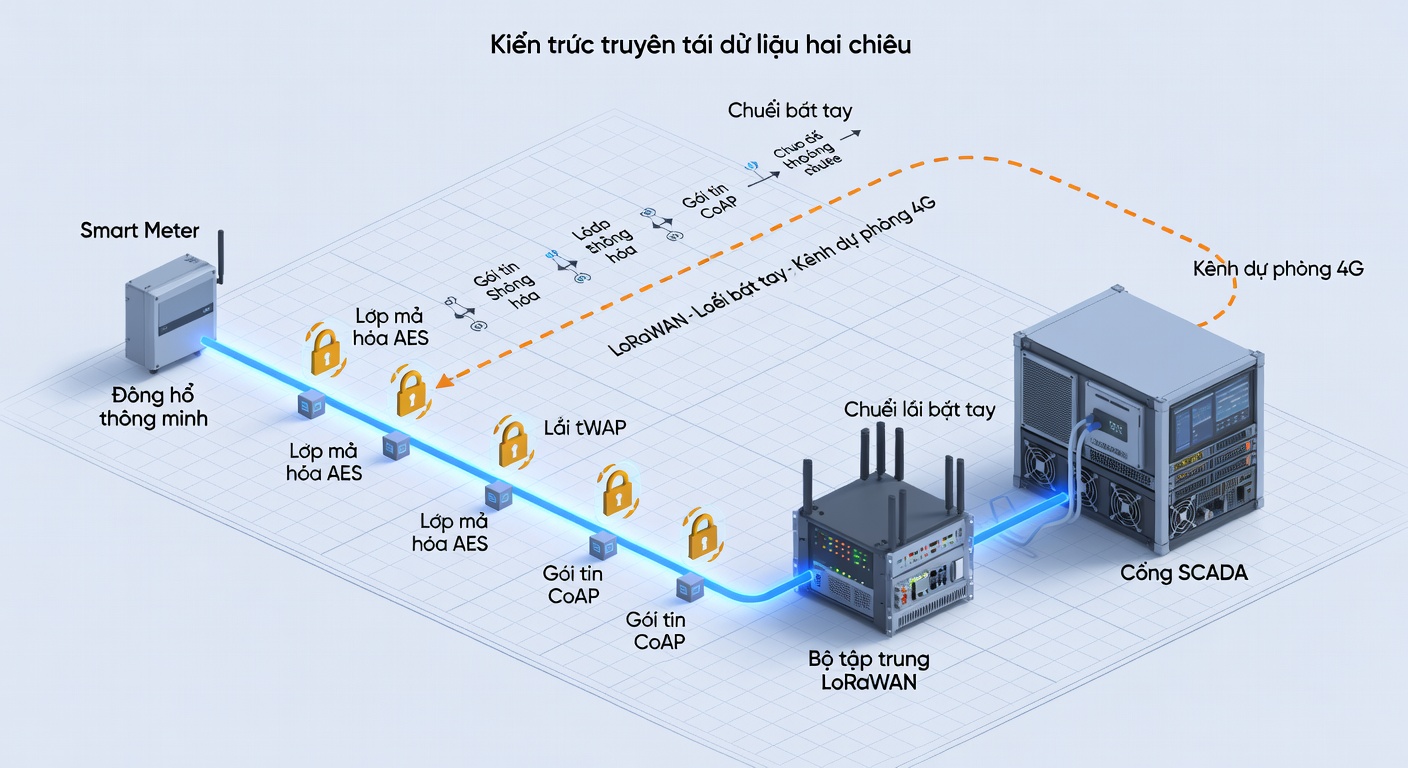

Kiến trúc truyền dữ liệu hai chiều

Dữ liệu bắt đầu từ công tơ với bộ đọc DLMS, được đóng gói thành bản tin CoAP rồi gửi qua module LoRaWAN đến concentrator đặt tại trạm biến áp. Concentrator thực hiện handshake ba bước: gửi beacon chứa slot thời gian, công tơ trả lời với counter 16 bit, concentrator xác nhận bằng ACK kèm timestamp. Toàn bộ payload được mã hóa AES-128 với khóa riêng từng công tơ, còn các lệnh điều khiển từ HES xuống dùng AES-256 và chữ ký ECDSA ngắn.

Giao thức và chuẩn tương thích

DLMS/COSEM cung cấp object model chuẩn cho dữ liệu năng lượng, còn CoAP hoặc MQTT-SN đóng vai trò transport nhẹ trên LoRaWAN. Việc ánh xạ thực hiện bằng cách đặt mỗi object COSEM vào một URI CoAP dạng /cosem/1-0:32.7.0, nén bằng CBOR để bản tin 15 phút chỉ chiếm 180–220 byte.

Tích hợp với hệ thống SCADA/DMS hiện hữu

Module truyền thông không kết nối trực tiếp SCADA mà đi qua gateway đa giao thức đặt tại trung tâm huyện. Gateway nhận dữ liệu LoRaWAN, chuyển sang DNP3 hoặc IEC 104 và đẩy lên DMS qua cổng Ethernet dự phòng.

Các yếu tố cần kiểm tra thực địa

Trước khi lắp đặt cần đo RSSI tại vị trí anten công tơ phải lớn hơn -105 dBm và SNR trên 8 dB; kiểm tra nhiễu nền ở 920–925 MHz dưới -95 dBm. Vị trí anten concentrator phải cao tối thiểu 6 m so với mặt đất, tránh mái tôn hoặc cây cối che khuất trong bán kính 30°.

Ba quyết định kỹ thuật quan trọng nhất cần chốt trước triển khai quy mô lớn là chọn LoRaWAN vì cân bằng giữa khoảng cách và tiêu hao năng lượng tại vùng đồi núi, thiết lập cơ chế đẩy dữ liệu 15 phút với mã hóa AES-128/256 ngay từ công tơ, và xây dựng gateway đa giao thức có khả năng chuyển kênh dự phòng trong 90 giây.
